PRODUCT製品情報
3次元運動による乾式・湿式ふるい分け
KOWA振動ふるいシリーズ
対象原料
- 窯業関係：シリカ、石灰、ガラス、鋳物砂、セラミックス、タイル原料
- 化学関係：トナー、カーボン、粉体塗料、セルロース、顔料、炭カル、エポキシ樹脂、アクリル樹脂
- 食品関係：小麦粉、お茶、砂糖、澱粉、コーヒー豆、カレー粉、大麦若葉
- 金属関係：鉄粉、銀粉、銅粉、ショット玉、研磨剤、はんだ粉
- 医療関係：医療品粉末、漢方薬、アミノ酸、クエン酸、コーンスターチ
- 公害関係：アスベスト回収
ふるい分け原理
モータ及び振動体によって、ふるい面に水平・垂直・斜めの動きを発生させ、網上の原料を効率よくふるい分けするものです。
振動体に取付けたウエイトの位相を調整することによって、原料に合わせた効率の良いふるい分けを可能にしています。
特長
- 駆動部には汎用モーターを使用しましたので安全増防爆型、耐圧防爆型のモーターも取り付けできます。
- 振動数が1000～2100V.P.M.の間で設定できます。網目の目詰まりを一掃しました。
- １メッシュ～400メッシュ、乾式、湿式いずれの場合においても効率よくふるい分けることが出来ます。
- 網取付枠となる上枠は、インナーリングタイプ、アウトリングタイプ、カセットタイプの3種類から選択できます。
- 軽量でコンパクトになっているので据え付けスペースも少なく移動も簡単です。
- 据え付け基礎工事は不要です。
- 密閉式になっているので微細粉の飛散が無く、環境汚染防止に役立っています。
- その他特殊仕様(サニタリー仕様)のものも設計製作いたします。
標準タイプ KF型／KFO型／KFC型／KFJ型／KFS型（標準型振動ふるい機）
仕様
| 型式 | KF-700 | KF-1000 | KF-1200 | KF-1500 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 網有効径Φ(mm) | 657 | 872 | 1070 | 1360 | |||||||||
| 電動機(kW/P) | 1.5/4 IE3 | 1.5/4 IE3 | 3.7/4 IE3 | 3.7/4 IE3 | |||||||||
| デッキ数 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| 寸法(mm) | 枠の大きさ ΦD | 785 | 1000 | 1200 | 1488 | ||||||||
| 排出口 半径R | 575 | 675 | 780 | 950 | |||||||||
| H | 934 | 1059 | 1184 | 949 | 1074 | 1199 | 1194 | 1349 | 1504 | 1233 | 1388 | 1543 | |
| 振動数(V.P.M.) | 1800 | 1800 | 1500 | 1200 | |||||||||
| 重量(kg) | 300 | 330 | 370 | 360 | 410 | 460 | 660 | 730 | 800 | 870 | 990 | 1100 | |
強力タイプ KG型／KGO型／KGC型／KGJ型（強力型振動ふるい機）
特長
縦振動加速度を従来品の2倍にしました。処理量が従来品の2～4倍になり、ふるいにくい粉体ほど倍率が高くなります。
網目の目詰まり防止用タッピングボールを網の上に入れたので、タッピングボールや網の摩耗が少なくなり、網目より大きい異物は殆ど混入しません。
付着性や造粒性及び粘度の高い原料でも網目の目詰まりが少なくなりました。
仕様
| 型式 | KG-700 | KG-1000 | KG-1200 | KG-1500 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 網有効径Φ(mm) | 657 | 872 | 1070 | 1360 | |||||||||
| 電動機(kW/P) | 2.2/4 IE3 | 2.2/4 IE3 | 3.7/4 IE3 | 3.7/4 IE3 | |||||||||
| デッキ数 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| 寸法(mm) | 枠の大きさ ΦD | 785 | 1000 | 1200 | 1488 | ||||||||
| 排出口 半径R | 575 | 675 | 780 | 950 | |||||||||
| H | 934 | 1059 | 1184 | 952 | 1077 | 1202 | 1197 | 1352 | 1511 | 1233 | 1388 | 1543 | |
| 振動数(V.P.M.) | 1800 | 1800 | 1500 | 1200 | |||||||||
| 重量(kg) | 310 | 350 | 380 | 370 | 430 | 480 | 670 | 750 | 820 | 880 | 990 | 1110 | |
新機種KNシリーズ KN型／KNO型／KNC型／KNS型／KNJ型（ハイブリット型振動ふるい機）
特長
- 標準型と強力型のハイブリッド
- 清掃性UP
- 稼働計による予防保全
- 緊急時の部品供給が早い
- 環境にやさしい、長く安心して使える仕様
仕様
| 型式 | KN-500 | |||
|---|---|---|---|---|
| 電動機(kW/P) | 0.75/4 IE3 | |||
| デッキ数 | 1 | 2 | 3 | |
| 寸法(mm) | 枠の大きさ ΦD | 490 | ||
| 排出口 半径R | 375 | |||
| H | 757 | 882 | 1007 | |
| 振動数(V.P.M.) | 1800 | |||
リバースタイプR型（自動バッチ式振動ふるい機）
特長
ふるい分け時と排出時の原料の流れ方向を逆転させることで、ふるい分け時は網面上に原料を滞留させ完全に分級し、排出時には短時間で効率の良い排出調整ができます。
原理
分級例
| 品 名 | 比 重 | 型 式 | 網 目 | 処理量 | 分級効率 |
|---|---|---|---|---|---|
| 金属粉末 | 3.3 | KGOR-500-1D | 230mesh | 129kg/hr | 99% |
| カーボン | 0.6 | KGOR-500-1D | 1000mesh | 4.2kg/hr | 90% |
| 金属粉末 | 2 | KGOR-500-1D | 200mesh | 15kg/hr | 97% |
| 硅石粉末 | 0.9 | KGOR-500-1D | 200mesh | 69kg/hr | 97% |

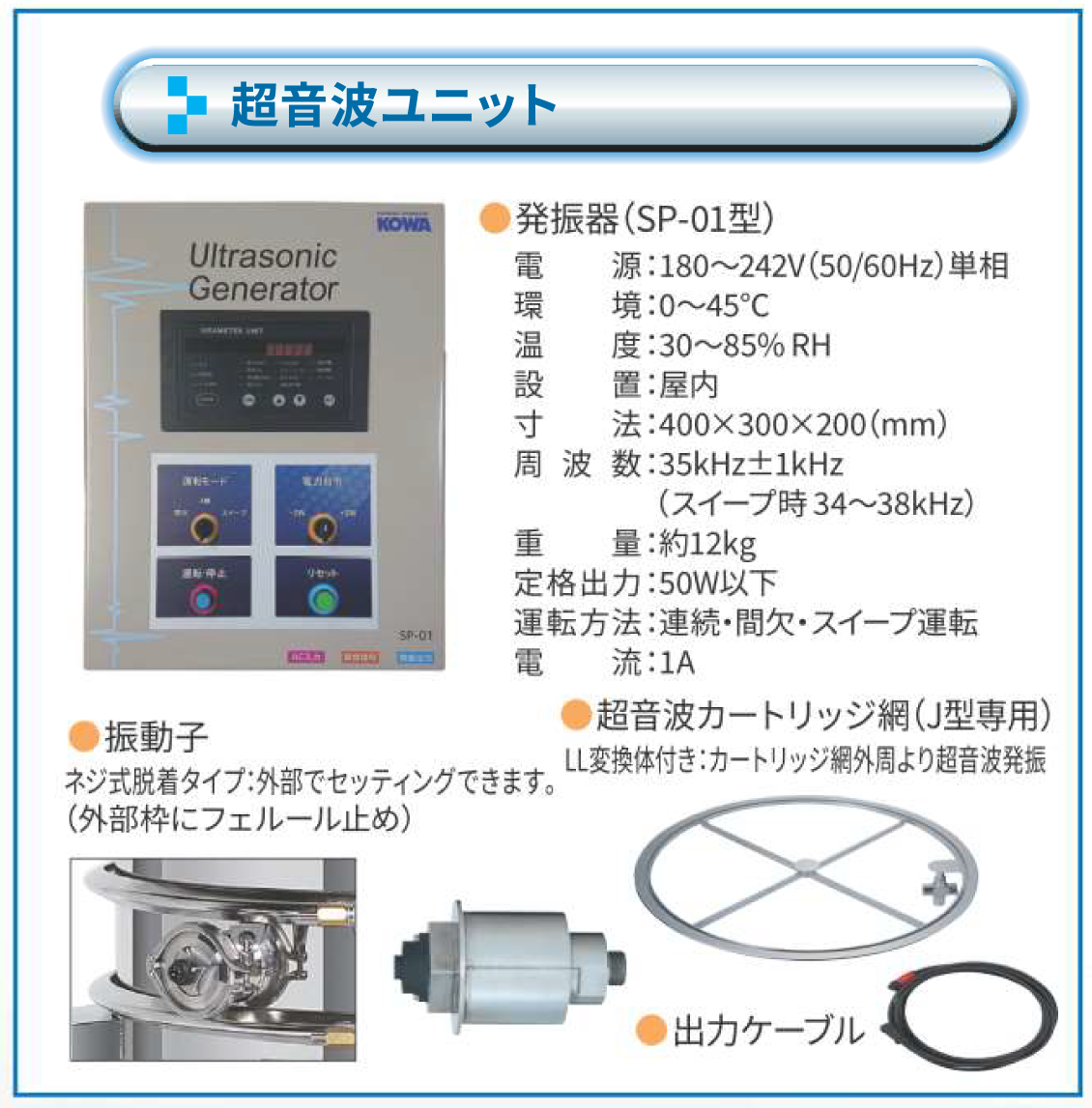

超音波ユニット J型（国産タイプ）
特長
- 業界初の国産超音波ユニット
- 強力タイプKG型にも搭載可能（能力1.5～2倍）
超音波ユニット S型（海外汎用タイプ）
特長
- テルソニック社製の超音波装置
- 標準タイプKF型に搭載可能
